Houten dakstructuur? Zo werkt resistograafonderzoek

Houten dakspanten, balklagen en kapconstructies kunnen er aan de oppervlakte nog behoorlijk uitzien, terwijl de kern al grotendeels is aangetast door houtworm of schimmel. Omgekeerd kan een balk met wat esthetische verwering nog perfect zijn structurele rol vervullen. Het verschil tussen beide is met het blote oog vaak niet te maken. Daarvoor is meetbaar onderzoek nodig.

Een concreet voorbeeld uit de praktijk

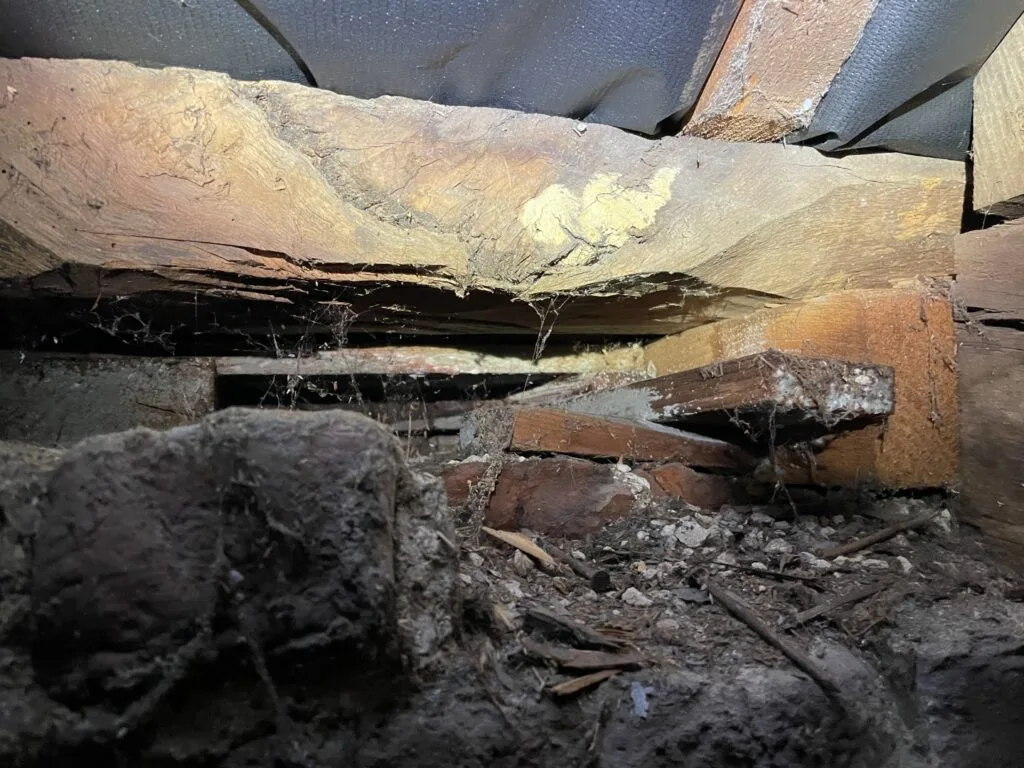

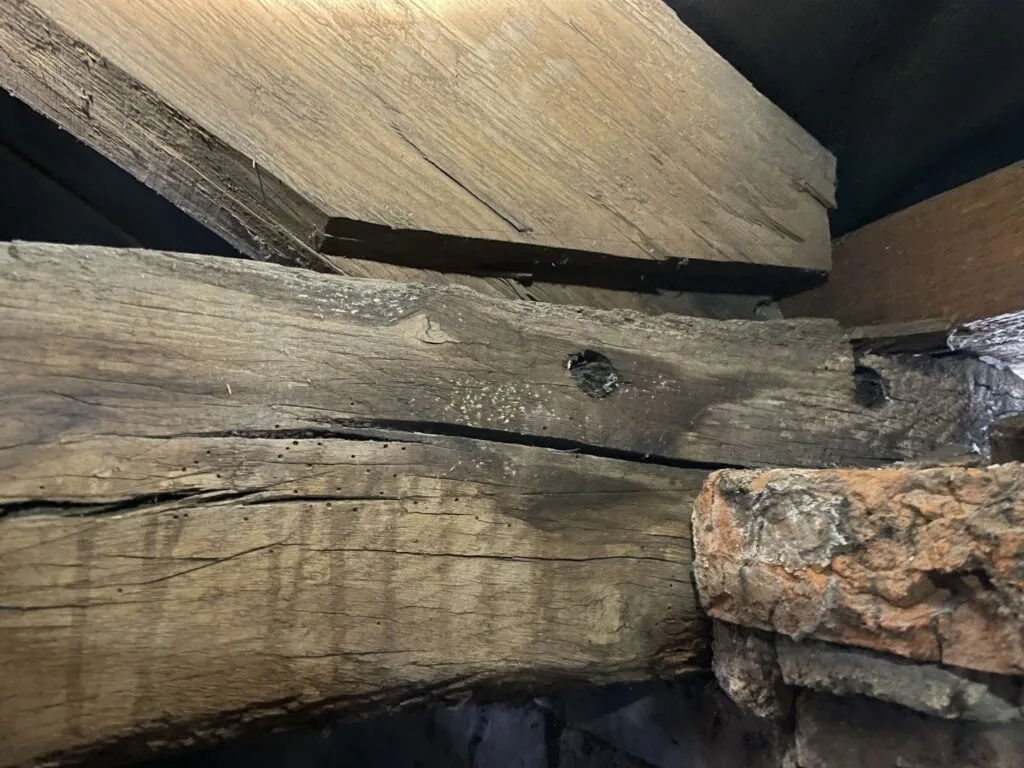

Bij de renovatie van het dak van een historisch gebouw stelde de aannemer verschillende alarmerende signalen vast: rottende uiteinden van de dakspanten, verweerde dakgoten en constructieve verbindingen die hun grip leken te verliezen. Voor SANACON was dit de aanleiding om de houten dakstructuur grondig te onderzoeken, met de resistograaf als centraal instrument.

Wat is een resistograaf en hoe werkt het?

Een resistograaf is een semi-destructief meettoestel, gebruikt volgens de norm NBN EN 17121:2019, dat toelaat om de inwendige toestand van hout te beoordelen zonder de constructie zwaar te beschadigen. Dit maakt het een waardevol onderdeel van een breder structureel onderzoek naar de staat van een gebouw.

Het principe is eenvoudig maar krachtig:

• Een dunne boornaald, met een schachtdiameter van amper 1,5 mm en een boorkopdiameter van 3,0 mm, wordt onder gecontroleerde snelheid in het hout gebracht.
• Het toestel registreert continu de weerstand die de naald ondervindt, doorheen de volledige diepte van de boring.
• Die weerstand is rechtstreeks gelinkt aan de densiteit van het hout, en dus aan de resterende sterkte ervan.
• Op basis van de constructief gezonde delen wordt een gemiddelde en een drempelwaarde berekend. Zodra de gemeten weerstand onder die drempel zakt, wordt dat deel van de doorsnede als niet meer constructief meewerkend beschouwd.

Het resultaat is een grafiek per meetlocatie die exact toont waar het hout nog zijn volle sterkte heeft, en waar de doorsnede is uitgehold. Zo wordt zichtbaar gemaakt wat het blote oog niet kan zien.

Wat de metingen blootlegden

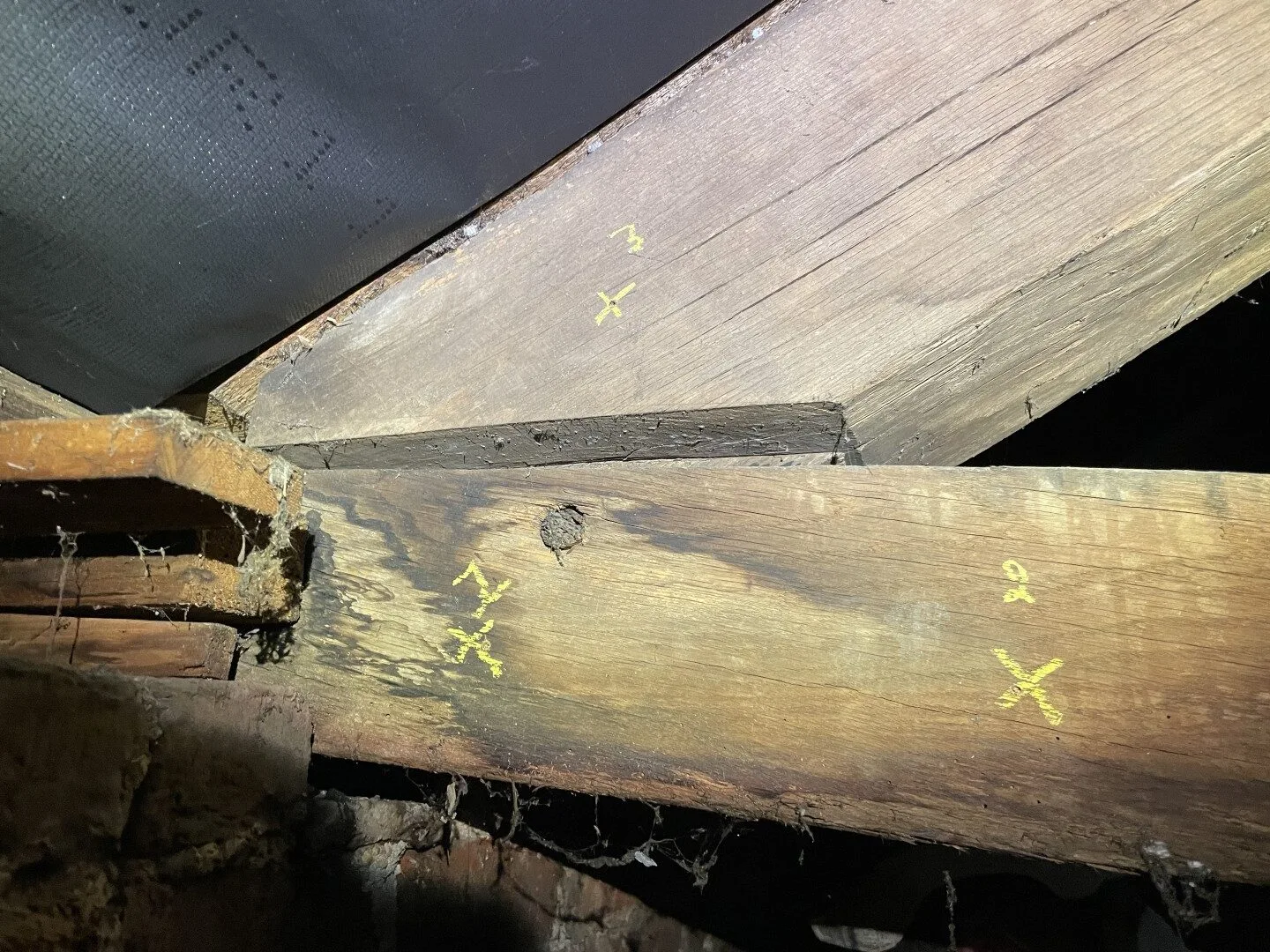

In dit project werden tien oplegzones van de dakspanten onderzocht, gekozen op basis van zichtbare schade, holklinkende zones bij afklopping en een goede spreiding over het dak. De resultaten waren op sommige punten verontrustend concreet: bij één spantdeel bleek de effectieve breedte van het hout met meer dan 80 procent gereduceerd. Elders bleef de aantasting beperkt tot enkele procenten, natuurlijke fluctuatie binnen het hout zelf.

Dat onderscheid maakt het verschil tussen een element dat behouden kan blijven, een verbinding die plaatselijk versterking nodig heeft, en een balk die volledig vervangen moet worden. Zonder die meetbare data zou elke beslissing neerkomen op een inschatting. Met de resistograaf wordt het een onderbouwd advies.

Wanneer is een resistograafonderzoek zinvol?

• Bij twijfel over de draagkracht van dakspanten, balklagen of kapconstructies, zeker bij historische of erfgoedgebouwen
• Wanneer houtworm, schimmel of vochtschade zichtbaar is, maar de omvang van de aantasting onduidelijk blijft
• Voorafgaand aan renovatie- of dakwerken, om te vermijden dat schade pas tijdens de werken aan het licht komt
• Bij aankoop, herbestemming of stabiliteitsadvies van een gebouw met houten draagstructuur

Objectieve data voor een gericht herstelplan

Een resistograafonderzoek levert geen vermoeden, maar meetbare data per constructiedeel. Dat laat toe om gericht te werken: enkel ingrijpen waar het nodig is, historische elementen maximaal bewaren, en structurele veiligheid garanderen zonder onnodige vervanging.

Twijfelt u over de toestand van een houten dakstructuur of draagconstructie? Ons team voert resistograafonderzoek uit en vertaalt de resultaten naar een concreet, onderbouwd herstel- of versterkingsadvies.
